顏色： 黑色
材質： 尼龍66
優勢： 貨源充足，廠家直發
應用領域 : 普通 建筑機械，模塊化（微型拖鏈），自動門，汽車，測量設備，電子學，搬運系統，拾取機器人等。
用途： 適用于狹小的空間，可有效保護電纜的內表面，使產品使用壽命更長久
主要技術參數

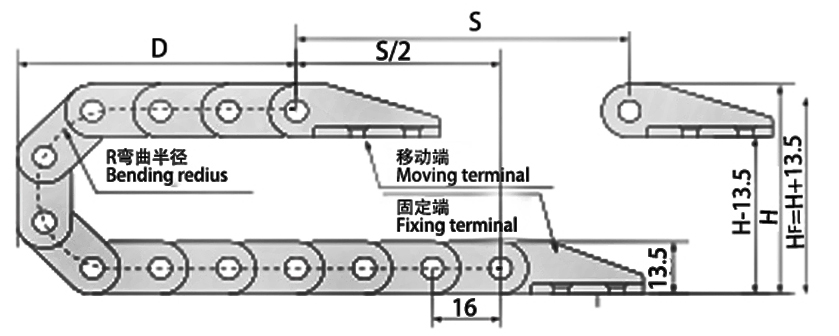

節距=16mm，每米節數=63，鏈長=S/2+K，S=形成距離，K=兀。“安全質量”
Pitch=16mm，number of pitches per meter=63chain length=S/2+K,S=distance
K=Pi，R+“Satety Quantity”
| R | 18 | 28 | 38 |
| H | 50 | 70 | 90 |
| D | 40 | 50 | 60 |
| K | 96 | 128 | 140 |

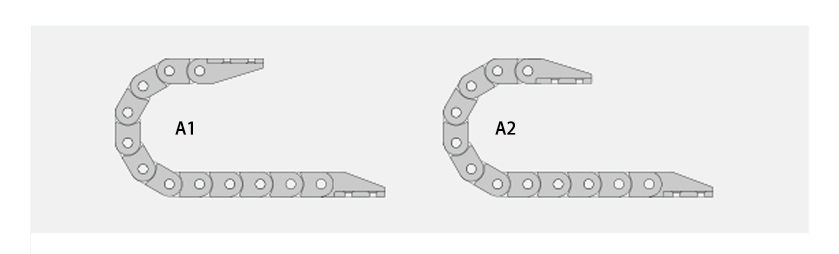

可選配的接頭要裝方式
系列號 Serial NO. | 內高 Hi | 內寬 Bi | 外高 Ha | 外寬 Ba | 節距 Pitch distance | 彎曲半徑（R） Bending radius | 款式 Styles | 孔徑 Bore diameter Φ1 | 孔距（MM）hole distance | 代號 NO. | |||||
| A | B | C | D | E | F | ||||||||||
| 1 | 10 | 10 | 13.5 | 8.8 | 16 | 18 28 38 | B | 3.2 | 8 | 21 | 4 | 9 | MIN10.1.10B12PZ | ||
| 2 | 10 | 15 | 15 | 23.5 | 20.5 | 28 | B | 4.2 | 17 | 6 | 31 | 7 | 23.5 | MIN10.1.15B12PZ | |
| 3 | 10 | 15 | 15 | 24.5 | 20 | 28 | BF.B | 4.2 | 10 | 30 | 7 | 26 | MIN10.1.15B12PZ | ||
| 4 | 10 | 20 | 15 | 29.5 | 20 | 28 | BF.B | 4.2 | 10 | 30 | 7 | 30 | MIN10.1.20B12PZ | ||

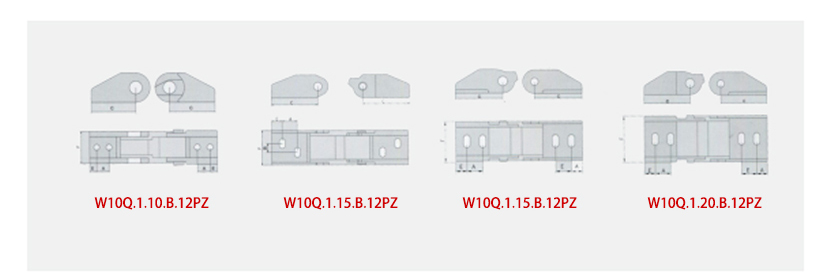

接頭安裝尺寸圖
 | 01.雄厚實力擁有19年拖鏈研發生產經驗

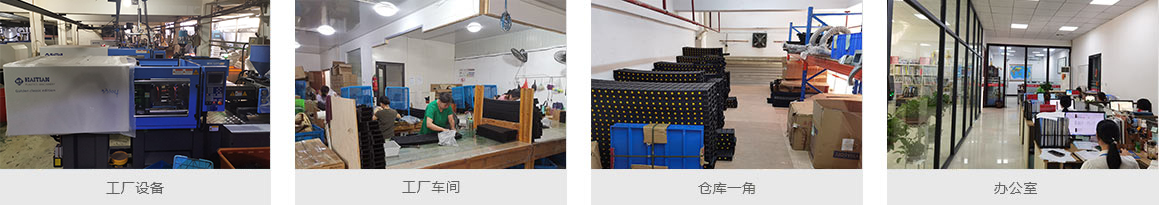

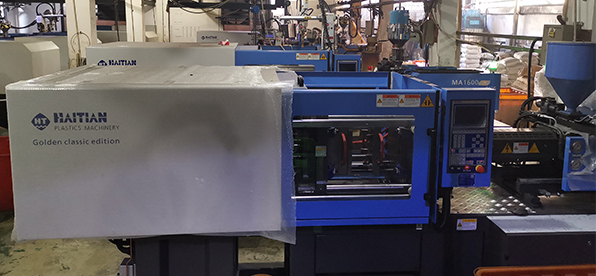

● 圣達擁有35年的行業經驗，專為用戶提供拖鏈和配線器材； ● 擁有10000㎡廠房面積，20臺注塑機、折彎機 、激光切割、數控切割、數十幾臺先進設備。 02.強大的團隊實力滿足各種拖鏈配套需求
● 圣達擁有成熟的研發技術，數十人設計團隊，5年豐富的生產及銷售經驗 ● 研發團隊有設計和高品質產品制造能力，能滿足拖鏈配套產品的各種需求。 |
03.大庫存·出貨快滿足高產量需求
● 圣達具備大量的穩定庫存，能滿足用戶大批量批發需求； ● 與各大知名物流企業保持長期合作關系，正常規格可在24小時內發貨。 04.打造品牌服務構建專業體系
● 圣達擁有專業強大的技術服務團隊，隨時為用戶提供各種拖鏈解決方案和服務支持； ● 24小時貼心服務，快速響應客戶售后問題，全程為您提供舒心服務。 |  |
|
東莞市圣達機械科技有限公司是一家專業從事生產線纜拖鏈系統，電纜保護軟管及接頭連接器的工業自動化公司，公司致力與線纜拖鏈系統領域的發展，憑借產品的高品質，高技術，優美外觀，貼心服務，廣泛應用于工業自動化，數控機床，塑料機械，化工機械，工程機械，煙草設備，醫藥設備，港口設備，制造設備等領域。 隨著公司的不斷發展，堅持能夠提供“完整的拖鏈系統”，這是一個集合了電纜拖鏈，電纜保護軟管以及接頭連接器于一體的全新概念，為客戶帶來更好的解決方案。因此，讓我們一起不斷成長，一往無前！ |
